1.Производство Введение
JLF-11 и RLF-31 серии от 1 кВА до 30 кВА - это полностью оцифрованные с европейским MCU управляемые однофазные входы/однофазные выходы или трехфазные входы/однофазные выходы онлайн ИБП. Он обеспечивает надежное, стабильное и постоянное питание переменным током компьютерного оборудования, телекоммуникационных устройств, точных приборов и сетевого оконечного оборудования (NTE). Системы ИБП защищают все эти устройства от потери данных или информации в результате отключения, прерывания или сбоя питания, чтобы действительно и комплексно решить проблемы питания, такие как отключение питания, скачки напряжения, просадки напряжения, временное повышенное напряжение, временное пониженное напряжение, смещение частоты, помехи питания, переходные процессы и гармонические искажения волны.
2.Технологические моменты
Управление с помощью MCU обеспечивает более высокую надежность системы по сравнению с традиционными системами ИБП.；
Широкий диапазон входного напряжения и частоты.；
Функция цифрового параллельного резервирования Non-Master Slave；.
Усовершенствованная система управления батареей；
Высокая способность к перегрузке；
Матричный цветной экран для дружественного и интуитивного отображения；
Технология двойного преобразования в режиме онлайн с изолированным трансформатором на выходе
Компактный размер по сравнению с аналогичными ИБП на рынке. Все ИБП оснащены колесами.

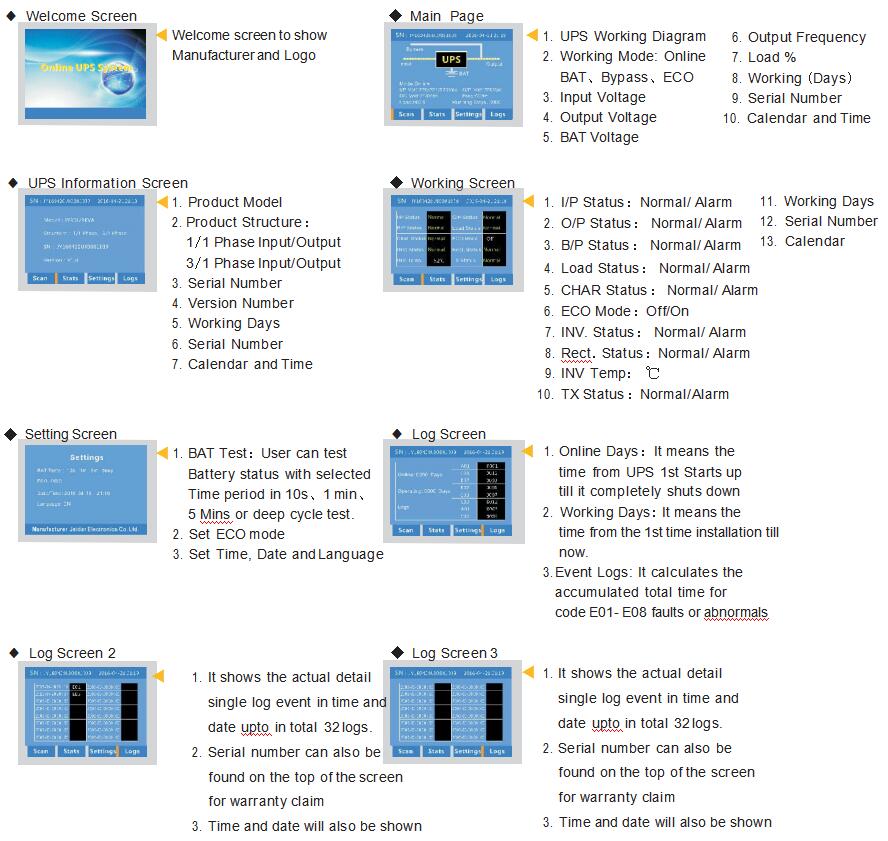

Детали экрана
-Передовая технология выпрямителя SCR и инвертора IGBT. Онлайновая структура двойного преобразования 1/1 или 3/1.
-Адаптация с технологией выходного изолированного трансформатора для соответствия 200、220、230、240Vac, 50/60Hz Grid Systems；.
-Широкий диапазон входного сигнала от однофазного 160-280 В переменного тока, трехфазного 286-475 В переменного тока, 50/60 Гц±5%, высокая -Адаптивная способность к сетевым сетям
-Высокая перегрузочная способность - технология защиты от импульсных токов позволяет переносить внезапные удары при нагрузке от 0% до 100% немедленно без перевода в байпас；
-Общий КПД 85%. 98% в режиме ECO；
-Полностью оцифрованная технология параллельного резервирования «ведущий-ведомый». Параллельный обход ≤5%；
-Интеллектуальный дизайн зарядки. Оснащен датчиком низкого/перезаряда BAT для защиты зарядного устройства. -Диагностика состояния батареи в режиме реального времени и данные о реакции одновременно；
-Большой цветной матричный LCD+LED экран с многофункциональной клавиатурой для проверки системы
-Параметры, такие как история неисправностей, рабочие состояния самодиагностики, периодические настройки разряда и т.д.
-Самотестирование батареи может быть выполнено непосредственно на ЖК-дисплее. Емкость батареи, режим работы ИБП (Online или ECO) могут быть установлены на экране. На экране можно увидеть всю историю неисправностей и статистику, чтобы помочь пользователю проанализировать работу ИБП.
Мониторинг может осуществляться с помощью SNMP-адаптера WAN/LAN или адаптера облачного мониторинга. ИБП оснащен портами RS232, USB, EPO, а в качестве дополнительных аксессуаров можно выбрать RS485 и Dry-contact.
-Вентиляционная конструкция спереди и сзади снижает уровень брака.
-Умный размер.
| Online Low Frequency UPS 1-30KVA (1/1 Phase, 3/1 Phase) |
| Model | JLF-1101 | JLF-1102 | JLF-1103 | JLF-1106 | JLF-1108 | JLF-1110 | JLF-1115 |
| Capacity | 1KVA/0.8KW | 2KVA/1.6KW | 3KVA/2.4KW | 6KVA/4.8KW | 8KVA/6.4KW | 10KVA/8KW | 15KVA/12KVA |
| Host Machine Specification |
| UPS Structure | Online Double Conversion |
| Efficiency (AC-AC ) | > 85% |
| Noise（In 2 meters） | < 50dB |
| Working Temp | -10-40℃ |
| Storage Temp | -25 ~ 60℃（Without Batteries） |
| Humidity | < 95%Non-Condensing |
| Safety Standard | IEC62040 |
| Parallel Redundancy | Available |
| Protections | Overload, Short-Circuit, Over Temp., Utility Power Voltage High/low, BAT Voltage High/low |
| DC Start | Available |
| Display | LCD Display: Multi-Language with all kinds of messages. Input Output Status, ECO Mode Settings, INV. Temp. TX Status Calendar, Time, Serial Number, Model, Structure, History Logs, Battery Test. LED Indicators: UPS States Indicator |
| Cabinet Standard | IP20 |
| Cooling System | Intelligent Speed Control Cooling Fan |
| Elevation | ＜1000M，Without Derated |
| Rectifier Specification |
| Input Voltage | 220/200/230/240Vac Single Phase |
| Input Voltage Range | 160-280Vac |
| Input Frequency Range | 50Hz±5% |
| Soft-Start | > 20 Seconds |
| Output Specification |
| Output Voltage | 220/200/230/240Vac |
| Output PF | 0.8 |
| Output Voltage | 220Vac±1%（ Static Load ），220Vac±2%（50~0% Sudden Change） |
| Output Freq | 50Hz±0.1%（BAT Mode） |
| Distortion | < 1%（Linear Full Load），< 3%（Non-Linear Full Load） |
| Frequency | 46-54Hz |
| Output Waveform | Pure Sine Wave |
| Overload | > 125%: More than 1 Min； | > 125%: More than 10 Mins； |
| > 150%: More than 300ms | > 150%: More than 1 Min |
| Noise Suppression | EMI/RFI Wave Filter |
| Crest Ratio | 3∶1 |
| Short-Circuit | Circuit Auto Protection，Output Voltage/Current 0 |
| Output Abnormal | INV. Output Auto-Locked Protection |
| Bypass Specification |
| Static Bypass Transfer Time | 0ms |
| Static Bypass Range | 220Vac（-15~+15%） |
| Frequency Range | ±1Hz, ±2Hz,±3Hz Adjustable |
| Bypass -> INV Transfer Time | 2ms |
| Frequency | 0.5-2hz/s |
| Manual Maintenance Bypass | None | Available |
| Alarm Specification |
| Alarm | Utility Power Fault, BAT Voltage Low, Overload,UPS Fault |
| Battery Specification |
| Type | Sealed Lead Acid Maintenance Free |
| Model Rated Volts/Units | 72Vdc /6Units | 72Vdc /6Units | 96Vdc /8Units | 192Vdc or 96Vdc | 192Vdc /16Units | 192Vdc /16Units | 192Vdc /16Units |
| Built-in BAT.Model Charging Current | 1A | 1A | 1A | 1A | 1A | 1A | 1A |
| Ext. Model Charging Current | Std. 5A | Std. 5A | Std. 5A | Std. 5A | Std. 5A | Std. 5A | Std. 5A |
| BAT Low | Shutdown Protection |
| Communication Specification |
| Communication Port | Rs232 (Std.)；/SNMP/RS485/ Dry Contact （Optional Accessory） |
| Remote Software | Multi-functional Monitoring System, Online and BAT Mode Status, BAT Fault, Remote Control |
| Physical Parameters |
| Ext. Size mm（W×D×H） | 220×510×395 | 220×610×475 |  220×610×715 | 220×610×715 | 220×610×715 |
| Ext. Net Weight Kg | 22.5 | 23.5 | 29 | 44 | 63 | 60 | 70 |
No | Model | Power Rating | DC Votlage | Product Size (mm) | Net Weight (KG) |
Single Phase Input and Single Phase Output |
1 | JLF-1101 | 1KVA/0.8KW W | 72VDC | 220×510×395 | 23 |
2 | JLF-1102 | 2KVA/1.6KW | 72VDC | 24 |
3 | JLF-1103 | 3KVA/2.4KW | 96VDC | 29 |
4 | JLF-1106 | 6KVA/4.8KW | 192VDC | 220×610×475 | 44 |
5 | JLF-1108 | 8KVA/6.4KW | 192VDC | 220×610×715 | 63 |
6 | JLF-1110 | 10KVA/8KW | 192VDC | 65 |
7 | JLF-1115 | 15KVA/12KVA | 192VDC | 70 |
Three Phase Input and Single Phase Output |
1 | JLF-3106 | 6KVA/4.8KW W | 348-384VDC/29-32pcs adjustable | 220×610×715 | 67 |
2 | JLF-3110 | 10KVA/8KW | 220×610×715 | 74 |
3 | JLF-3115 | 15KVA/12KW | 310×670×820 | 99 |
4 | JLF-3120 | 20KVA/16KW | 310×670×820 | 117 |
5 | JLF-3130 | 30KVA/24KW | 310×670×820 | 125 |
1. The above Sizes and Weights are our standard type for your information. |
2. Customized products maybe with different sizes and weights. |
3. Product specifications are subject to change without further notice. |
Этот продукт широко используется для банка/клирингового центра ценных бумаг, кассового аппарата, банкомата, автоматической двери жалюзи, пользователя терминала ПК, коммуникационного оборудования, такого как факс, телефон и SPC коммутатор, системы автоматизации офиса, коммерческой инфраструктуры, оборудования механической обработки, транспорта, научных исследований, промышленности, транспорта, железных дорог, лифтов, медицинского оборудования, кондиционирования воздуха, радио и телевидения, бытовой техники, освещения, новой энергии и т.д.
